En Colombia se generan cantidades enormes de subproductos lignocelulósicos, la mayoría es incinerada y/o deposita- do en el suelo. El objetivo del presente trabajo fue estudiar el desarrollo de materiales compuestos a base de almidón termoplástico (TPS), Ácido Poliláctico (PLA), cascarilla de arroz (RH) y aceite epoxidado de soja (ESO) como una alternativa al uso RH. Se hicieron las mezclas mediante mezclado en fundido y se obtuvieron las películas mediante moldeo compresión. Se estudiaron sus propiedades mecánicas (fuerza de tensión al punto de fractura, módulo de elasticidad y deformación hasta el punto de fractura), de barrera (tasa de transmisión al vapor de agua, y tasa de transmisión a oxígeno) y ópticas (brillo y transmitancia interna). Como resultado, la resistencia a la tracción y rigidez del material se incrementaron con la incorporación de PLA y ESO, mientras que la capacidad de deformación se in- crementó con la adición de ESO. Por otro lado, las propiedades de barrera contra el oxígeno estuvieron en el rango de requerimiento de envasado de diferentes grupos alimenticios y las propiedades de barrera al vapor de agua estuvieron por encima de los requerimientos de envasado alimenticio, aunque se mejoraron levemente con la incorporación de PLA y ESO. Por último, las propiedades ópticas mostraron poco brillo, siendo el comportamiento de materiales con superficie rugosa, la transparencia del TPS disminuyó con la incorporación de PLA y RH y aumento levemente con la incorporación de ESO.

A nivel mundial, la industria de arroz genera enormes cantidades de residuos ricos en lignocelulosa. Se estima una producción anual de arroz en grano superior a 600 millones de toneladas. A su vez, esto genera de 1 a 1,5 veces su peso en cascarilla, es decir, entre 600 y 900 millones de toneladas anuales (Karimi, Kheradmandi- nia & Taherzadeh 2006). Estos residuos usualmente se desechan en el suelo, pero su alto contenido de minerales y baja tasa de degradación provocan daños en el medio ambiente. Otra práctica común es aprovecharlo como combustible, pero esto eleva la polución medioambiental y afecta la salud pública. Una alternativa viable es su aprovechamiento como componente de refuerzo de materiales poliméricos, generando biocomposites (Cano, et al. 2014; Dogossy & Czigany 2011).

Una de las matrices poliméricas optativas para la in- corporación de este tipo de materiales de refuerzo es el almidón termoplástico. Algunas de las ventajas de estos materiales es su bajo costo, alta barrera al oxígeno y buena procesabilidad mediante las técnicas convencionales como extrusión, moldeo compresión, inyección, entre otras (Ortega-Toro et al. 2014). Por otro lado, presentan deficiencias en cuanto a sus pro- piedades mecánicas, propiedades de barrera al vapor de agua y cambio de propiedades con el tiempo debido a la retrogradación del almidón. Algunos autores han estudiado el mejoramiento de estas propiedades funcionales mediante la mezcla con otros polímeros, como Poli (ecaprolactona) (PCL) (Ortega-Toro et al. 2015; Mahieu, Terrié y Youssef 2015; Ortega-Toro et al. 2016), Ácido Poliláctico (PLA) (Wang et al. 2008), derivados de celulosa (Ma et al. 2008) y proteínas (Jiménez et al. 2012), entre otros. Entre las mezclas más prometedoras se encuentran aquellas realizadas con polímeros de carácter hidrofóbico como el PLA por- que permite reducir la permeabilidad al vapor de agua y tiene un costo moderado en el mercado; sin embargo, las mezclas TPS/PLA no son del todo compatibles y necesitan de agentes que promuevan su afinidad quí- mica (Wang et al. 2008).

Los aceites epoxídicos constituyen una alternativa viable para proporcionarle al TPS algunos grupos funcionales que le permitan incrementar su afinidad química con el PLA, tal como lo han reportado otros autores (Xiong et al. 2013; Belhassen et al. 2014). Estos aceites son biodegradables, ambientalmente amigables y de alta disponibilidad. Concretamente, el aceite epoxi- dado de soja (ESO) tiene bajo costo, es derivado de fuentes renovables y es uno de los aceites epoxidados más usados, principalmente como aditivo del cloruro de polivinilo y como agentes de iniciación para producir polioles y espumas de poliuretano (Belhassen et al. 2014; Lin et al. 2008).

El objetivo de la presente investigación fue evaluar el comportamiento de materiales compuestos a base de una matriz polimérica de TPS-PLA con la incorporación de cascarilla de arroz como material de relleno y aceite epoxídico de soja para mejorar la afinidad química entre los componentes de la matriz y el agente de refuerzo.

Materiales

El almidón de yuca fue adquirido de Almidones de Sucre (Almidones de Sucre S.A.S. Corozal, Colombia). El glicerol fue comprado en Alfaquímicos (Alfaquímicos S.A.S, Medellín, Colombia). El ácido poliláctico LL700 fue proporcionado por Químico Plásticos (Químico Plásticos, Envigado, Colombia). El aceite epoxídico de soja, grado B-22, fue proporcionado por la empresa Bretano Corp (Bretano Corp, Marvar, Bogotá-Colombia). La cascarilla de arroz fue suministrada por una finca productora ubicada en Ibagué (Colombia).

Métodos

Preparación de los materiales compuestos

Se mezcló manualmente almidón nativo, glicerol y agua en proporciones 1:0,3:0,5 respectivamente. Cada mezcla pesaba 100 ± 0,1 g. Posteriormente, se homo- genizó mediante mezclado en fundido en una mezcla- dora de doble rodillo a 130°C y 10 rpm durante 20 min, obteniendo almidón termoplástico (TPS). El TPS se trituró y se acondicionó durante 3 días a 0% de humedad relativa (H.R.) usando P2O5 para absorber la humedad. Los composites se prepararon mediante mezclado en fundido del TPS, PLA, fibras de cascarilla de arroz (RH) (tamaño 100 µm) y aceite epoxidado de soja (ESO), en las proporciones descritas en la Tabla 1. Estas proporciones fueron ajustadas mediante ensayos preliminares. Todos los componentes fueron secados previamente para evitar gritas en el material final. Se mezclaron a 160°C y 10 rpm durante 30 min. Posteriormente, se obtuvieron las películas mediante moldeo compresión a 160°C y 9 Kg /cm2 durante 5 min. Las películas fueron acondicionadas a 25 °C y 53% H.R. hasta alcanzar la humedad de equilibrio, previo a su caracterización. Se obtuvieron 10 películas de cada formulación.

Caracterización de las películas

Propiedades mecánicas

La fuerza de tensión máxima en el punto de fractura (TS), deformación máxima en el punto de fractura (E) y módulo de elasticidad (EM) de las películas fueron determinadas con una prensa universal de ensayos (TA.XT plus texture analyser) de acuerdo al método estándar ASTM D882 (Astm 2001). Se usaron probetas de 2,5 por 10cm con una velocidad de 50 mm min-1 hasta su fractura. Se hicieron 10 repeticiones para cada formulación.

Propiedades de barrera

La permeabilidad al vapor de agua (WVP) fue deter- minada siguiendo el método estándar ASTM E96-95 (Astm 1995) con algunas modificaciones descritas en trabajos anteriores (Ortega-Toro et al. 2014), se utilizó un gradiente de humedades de 53% H.R. a 100% a 25°C. La permeabilidad al oxígeno (OP) fue determinada siguiendo el método estándar ASTM D3985-95 (Astm 2002), se llevó a cabo a 53% H.R. y 25°C usando un equipo OX-TRAN® (Model 2/21 series MOCON INC). Ambas pruebas se realizaron por triplicado.

Propiedades ópticas

La transmitancia interna (Ti) de las películas fue de- terminada en un espectrofotómetro UV-VIS (Model 100707 - Merck Millipore) en películas de 1 x 3 cm equilibradas a 25°C y 53% H.R. El rango de longitudes de onda medidas fue entre 200 y 1000 nm. Se tuvieron en cuenta los valores de Ti a 450 nm para su análisis. El brillo de las películas fue determinado a un ángulo de incidencia de 85° mediante un brillometro (PCE-GM 60) siguiendo el método estándar ASTM D523 (Astm 1999). Las medidas de propiedades ópti- cas fueron determinadas por triplicado.

El análisis estadístico fue realizado con Statgraphics Plus para Windows (Manugistics Corp., Rockville, MD) mediante un análisis de varianza (Anova) y la prueba de mínimas diferencias significativas de Fisher con un nivel de confianza del 95%.

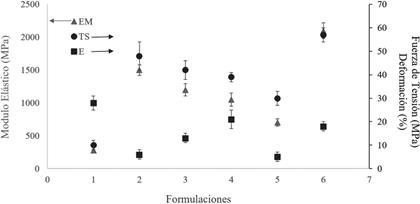

Todos los resultados presentaron una distribución normal. En la Fig. 1 se puede observar el comporta- miento mecánico (EM: Modulo Elástico; TS: Fuerza de tensión máxima en el punto de fractura; E: deformación máxima en el punto de fractura) de las formulaciones estudiadas acondicionadas a 53% de H.R.

Se observa el efecto que ejercen los diferentes componentes y sus combinaciones sobre el almidón termoplástico. La adición de PLA al TPS provoca la disminución de capacidad de deformación del mate- rial y el aumento de su resistencia y rigidez. El aceite epoxidado de soya añadido en dos concentraciones incrementa significativamente la capacidad de deformación y disminuye, de forma menos marcada, tanto la rigidez como la resistencia del material, esto se puede atribuir al carácter plastificante del aceite, que a la vez parece mejorar la afinidad entre el TPS y el PLA. Cuando se añadió la cascarilla de arroz a la mezcla TPS/PLA (F5), todas las propiedades mecánicas se disminuyeron drásticamente.

Esto fue causado por la baja interacción entre los componentes de la matriz polimérica (TPS-PLA) y el material de refuerzo. Posteriormente, cuando se añadió el ESO a la matriz polimérica que contenía la cascarilla (F6), se observa como aumentan significativamente la capacidad de deformación del material, su resistencia a la tracción y su rigidez. Este cambio en las propiedades pone de manifiesto que el ESO puede actuar como un buen agente de inter-fase en material compuesto TPS/PLA y cascarilla de arroz.

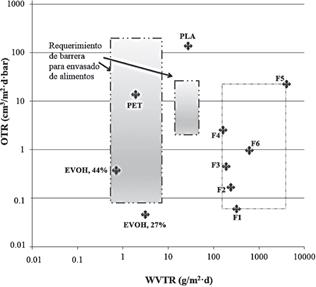

Por otro lado, en la Fig. 2 se muestra un mapa de propiedades de barrera. Se observa la tasa de transmisión del vapor de agua (WVTR) y la tasa de transmisión del oxígeno (OTR) de las formulaciones estudiadas acondicionadas a 53% H.R. Además, se muestra los requerimientos de propiedades de barrera de diferentes grupos alimenticios (rectángulo grande sombreado: salsas, snacks, nueces, leche UHT, café, infusiones, comida para bebé, aceites; rectángulo pequeño sombreado: productos cárnicos y envases de atmosferas modificadas) y algunos polímeros usados en la industria alimentaria como EVOH, PET y PLA (Schmid et al. 2012).

Los resultados muestran que todas las formulaciones estudiadas tienen propiedades de barrara al oxígeno adecuadas para aplicaciones alimentarias, especial- mente el TPS (F1) estando al mismo nivel de OTR que el EVOH (27% de etileno). Cuando se añade el PLA a la formulación (F2) y el ESO (F3 y F4) se observa la disminución progresiva de WVTR y el aumento de OTR, de acuerdo al carácter hidrofóbico de ambos componentes. Posteriormente, cuando se añade la fibra de arroz a la matriz polimérica (F5) se observa un detrimento marcado de las propiedades de barrera, debido a la baja interacción entre sus componentes y que posiblemente se crean micro poros en la matriz, facilitando el transporte de masa mediante capilaridad. Finalmente, la presencia de ESO sobre la matriz del material compuesto mostró la capacidad de reducir ambas tasas de transmisión, en concordancia con su capacidad para aumentar las interacciones entre los componentes de la matriz y a su carácter hidrofóbico, así como la tortuosidad a la difusión de los agentes permeantes a través de la matriz del composite.

Como lo muestran los resultados, estas formulaciones tienen propiedades de barrera al oxígeno adecuadas para aplicaciones alimentarias, pero sus propiedades de barrera al vapor de agua son deficientes. Por lo anterior, se podría pensar en envases multicapa, como estrategia para el mejoramiento de las propiedades de barrera, donde una de las capas sea una formulación rica en almidón termoplástico (barrera contra el oxígeno) y otra capa sea un polímero de alta barrera al vapor de agua. Estos materiales han sido estudiados últimamente por diferentes autores como (Ortega- Toro et al. 2015) quienes estandarizaron la obtención de películas bicapa combinando capas de TPS y PCL; (Ferreira et al.2016) desarrollaron y caracterizaron un material bicapa de Fucopol y quitosano; Hosseini et al. (2016) estudiaron las propiedades de barrera de películas multicapa a base de PLA y gelatina de pescado y (Mahieu et al.2017) estudiaron el papel del ácido ascórbico y hierro como absorbedores de oxígeno en películas multicapa de TPS y PCL.

Finalmente se caracterizaron las propiedades ópticas de las películas. En la Tabla 2 se muestra los valores porcentuales de brillo a un ángulo de incidencia de 85° y la transmitancia interna a una longitud de onda de 450 nm para las películas estudiadas acondicionadas a 53% de H.R.

En general se observa que los materiales estudiados tienen poco brillo, oscilan entre valores de 28 (F6) a 41 (F1), siendo característico de este tipo de materiales. Esta propiedad tiene una relación directa con la topografía superficial de las películas. Si las películas tienen una superficie rugosa darán por resultado películas de poco brillo a causa de la reflexión difusa del haz de luz incidente; por el contrario, si las películas son lisas reflejarán el haz de luz de forma especular dando por resultado altos valores de brillo. En cuanto a la transmitancia interna de las películas, este parámetro tiene relación con la homogeneidad del material, entre más altos sean sus valores, más homogénea será el material. Se puede inferir que el PLA disminuye significativamente la transparencia de TPS, mientras que la adición de ESO incrementa la transparencia de las mezclas TPS/PLA. Por otro lado, como es de esperar, la adición de un material de relleno a la mezcla TPS/ PLA disminuye su transparencia.

Se elaboraron materiales a base de almidón termo- plástico (TPS), ácido poliláctico (PLA), cascarilla de arroz (RH) y aceite epoxídico de soya (ESO) median- te mezclado en fundido y moldeo compresión. Las propiedades mecánicas mostraron incremento de la rigidez-resistencia y disminución de la capacidad de deformación con la incorporación de PLA al TPS, la incorporación del ESO a la mezcla TPS/PLA causó la disminución de la rigidez-resistencia y aumento de la capacidad de deformación, mientras que la adición del ESO al material compuesto TPS/PLA/RH mostró el incremento de todas las propiedades mecánicas estudiadas. En este sentido es conveniente el uso de ESO para mejorar las propiedades mecánicas de las mezclas poliméricas y materiales compuestos. En cuanto a las propiedades de barrera, todas las formulaciones mostraron buenas propiedades de barrera al oxígeno estando dentro del rango de los requerimientos de barrera al oxígeno de diferentes grupos alimenticios. Sin embargo, las propiedades de barrera al vapor de agua fue- ron demasiado altas para aplicaciones de envasado alimentario, podrían mejorarse mediante el uso de otras estrategias como la formación de bicapas. Aunque se observó diminución de la permeabilidad al vapor de agua cuando se añadió ESO a las mezclas poliméricas. Para finalizar, las propiedades ópticas mostraron el comportamiento típico de materiales de superficie rugosa y la transparencia de las películas de TPS se disminuyeron cuando se incorporaron PLA y RH, y aumento levemente cuando se incorporó ESO.
